The original Loftin White amplifier

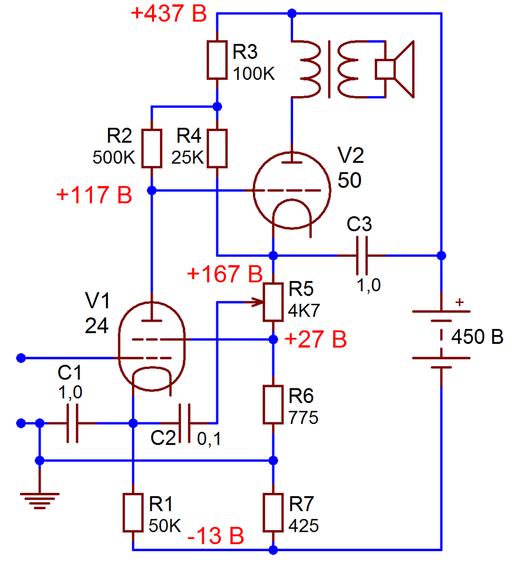

Русский: Настоящая, историческая схема усилителя Лофтина-Уайта (1929-1930), перерисованная по современным правилам. Накальные цепи не показаны. В оригинальной схеме "анодной батареей" служил однополупериодный выпрямитель с крохотным LC-фильтром.English: The real, historical Loftin-White amp schematic redrawn to modern convention. Heater wiring not shown (the 24 pentode was indirectly heated, the 50 was directly-heated with a center-tapped winding). The 450-volt "B+ battery" was actually a wimpy LC filter fed by a half-wave rectifier. It was designed as a cheapest possible amp for the 50 triode.
